Lesson6 GPU硬件加速
6.1 GPU体系结构

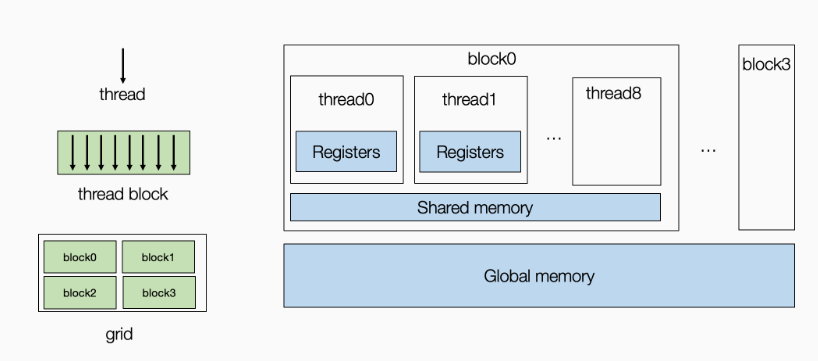

这里只做简单介绍，GPU的内存包括全局内存（global memory）和共享内存（shared memory），共享内存位于流处理器上，流处理器包含多个核心，每个核心对应一个线程，同一个流处理器上的线程共享一片内存称为共享内存，而全局内存可以为所有流处理器所访问。注意：不同流处理器上的线程间的通信仅能通过全局内存。示意图如下图所示：

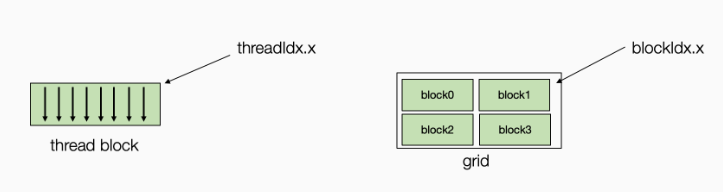

对于计算任务，我们可以将其绑定在GPU线程上，每个线程由两个索引进行表示threadIdx.x和blockIdx.x。在实际应用中，我们可以有多维线程索引，但这里我们为了简化问题，将它们固定为一维表示。
6.2 示例：窗口求和
这个程序可以被视为具有预定义权重 [1,1,1] 的“卷积“的基本版本。 我们对输入进行滑动并将三个相邻值相加。
原TensorIR函数如下：
1
2
3
4
5
6
7
8
9
10
| @tvm.script.ir_module
class MyModuleWindowSum:
@T.prim_func
def main(A: T.Buffer[(1027,), "float32"],
B: T.Buffer[(1024,), "float32"]) -> None:
T.func_attr({"global_symbol": "main", "tir.noalias": True})
for i in T.grid(1024):
with T.block("C"):
vi = T.axis.remap("S", [i])
B[vi] = A[vi] + A[vi + 1] + A[vi + 2]
|
首先可以将循环绑定到GPU线程
1
2
3
4
5
6
7
8
| sch = tvm.tir.Schedule(MyModuleWindowSum)
nthread = 128
block_C = sch.get_block("C")
i, = sch.get_loops(block=block_C)
i0, i1 = sch.split(i, [None, nthread])
sch.bind(i0, "blockIdx.x")
sch.bind(i1, "threadIdx.x")
sch.mod.show()
|
此时的IR函数为：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
@I.ir_module
class Module:
@T.prim_func
def main(A: T.Buffer((1027,), "float32"), B: T.Buffer((1024,), "float32")):
T.func_attr({"global_symbol": "main", "tir.noalias": True})
for i_0 in T.thread_binding(8, thread="blockIdx.x"):
for i_1 in T.thread_binding(128, thread="threadIdx.x"):
with T.block("C"):
vi = T.axis.spatial(1024, i_0 * 128 + i_1)
T.reads(A[vi:vi + 3])
T.writes(B[vi])
B[vi] = A[vi] + A[vi + 1] + A[vi + 2]
|
我们注意到，在这种情况下有数据复用的机会。例如对于GPU线程0，他需要读取input的第0、1、2块，而对于GPU线程1则需要读取input的第1、2、3块，以此类推存在大量数据的重复读取。我们可以将整个input从global memory读取到每个线程块共享的shared memory。我们使用cache_read添加一个中间阶段，将部分数据（下面绿色）缓存到共享内存上。
1
2
3
| A_shared = sch.cache_read(block_C, read_buffer_index=0, storage_scope="shared")
sch.compute_at(A_shared, i1)
sch.mod.show()
|
经过这样的变换后，现在的TensorIR函数为：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
|
@I.ir_module
class Module:
@T.prim_func
def main(A: T.Buffer((1027,), "float32"), B: T.Buffer((1024,), "float32")):
T.func_attr({"global_symbol": "main", "tir.noalias": True})
A_shared = T.alloc_buffer((1027,), scope="shared")
for i_0 in T.thread_binding(8, thread="blockIdx.x"):
for i_1 in T.thread_binding(128, thread="threadIdx.x"):
for ax0 in range(130):
with T.block("A_shared"):
v0 = T.axis.spatial(1027, i_0 * 128 + ax0)
T.reads(A[v0])
T.writes(A_shared[v0])
A_shared[v0] = A[v0]
with T.block("C"):
vi = T.axis.spatial(1024, i_0 * 128 + i_1)
T.reads(A_shared[vi:vi + 3])
T.writes(B[vi])
B[vi] = A_shared[vi] + A_shared[vi + 1] + A_shared[vi + 2]
|
因为内存是跨线程共享的，所以我们需要重新拆分循环并将获取过程的内部迭代器绑定到线程索引上。这种技术称为 cooperative fetching，其中多个线程一起工作以将数据带到共享内存中。下面的读取过程会与之前不同。
1
2
3
4
| ax = sch.get_loops(A_shared)[-1]
ax0, ax1 = sch.split(ax, [None, nthread])
sch.bind(ax1, "threadIdx.x")
sch.mod.show()
|
输出结果如下，尤其注意第13行和第14行的变化，这其中只有两个线程需要读取两次。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
|
@I.ir_module
class Module:
@T.prim_func
def main(A: T.Buffer((1027,), "float32"), B: T.Buffer((1024,), "float32")):
T.func_attr({"global_symbol": "main", "tir.noalias": True})
A_shared = T.alloc_buffer((1027,), scope="shared")
for i_0 in T.thread_binding(8, thread="blockIdx.x"):
for i_1 in T.thread_binding(128, thread="threadIdx.x"):
for ax0_0 in range(2):
for ax0_1 in T.thread_binding(128, thread="threadIdx.x"):
with T.block("A_shared"):
v0 = T.axis.spatial(1027, i_0 * 128 + (ax0_0 * 128 + ax0_1))
T.where(ax0_0 * 128 + ax0_1 < 130)
T.reads(A[v0])
T.writes(A_shared[v0])
A_shared[v0] = A[v0]
with T.block("C"):
vi = T.axis.spatial(1024, i_0 * 128 + i_1)
T.reads(A_shared[vi:vi + 3])
T.writes(B[vi])
B[vi] = A_shared[vi] + A_shared[vi + 1] + A_shared[vi + 2]
|
6.3 矩阵乘法示例
原始矩阵乘法的IRModule如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
| @tvm.script.ir_module
class MyModuleMatmul:
@T.prim_func
def main(A: T.Buffer((1024, 1024), "float32"),
B: T.Buffer((1024, 1024), "float32"),
C: T.Buffer((1024, 1024), "float32")) -> None:
T.func_attr({"global_symbol": "main", "tir.noalias": True})
for i, j, k in T.grid(1024, 1024, 1024):
with T.block("C"):
vi, vj, vk = T.axis.remap("SSR", [i, j, k])
with T.init():
C[vi, vj] = 0.0
C[vi, vj] = C[vi, vj] + A[vi, vk] * B[vk, vj]
|
6.3.1 本地存储分块
这种本地存储的切分有助于减少内存压力，因为条形数据块的每个元素都被重用了 V 次。最直接的影响就是cache的命中率。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| def blocking(sch,
tile_local_y,
tile_local_x,
tile_block_y,
tile_block_x,
tile_k):
block_C = sch.get_block("C")
C_local = sch.cache_write(block_C, 0, "local")
i, j, k = sch.get_loops(block=block_C)
i0, i1, i2 = sch.split(loop=i, factors=[None, tile_block_y, tile_local_y])
j0, j1, j2 = sch.split(loop=j, factors=[None, tile_block_x, tile_local_x])
k0, k1 = sch.split(loop=k, factors=[None, tile_k])
sch.unroll(k1)
sch.reorder(i0, j0, i1, j1, k0, k1, i2, j2)
sch.reverse_compute_at(C_local, j1)
sch.bind(i0, "blockIdx.y")
sch.bind(j0, "blockIdx.x")
sch.bind(i1, "threadIdx.y")
sch.bind(j1, "threadIdx.x")
sch.decompose_reduction(block_C, k0)
return sch
sch = tvm.tir.Schedule(MyModuleMatmul)
sch = blocking(sch, 8, 8, 8, 8, 4)
sch.mod.show()
|
一起加入光荣的进化吧！
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
|
@I.ir_module
class Module:
@T.prim_func
def main(A: T.Buffer((1024, 1024), "float32"), B: T.Buffer((1024, 1024), "float32"), C: T.Buffer((1024, 1024), "float32")):
T.func_attr({"global_symbol": "main", "tir.noalias": True})
C_local = T.alloc_buffer((1024, 1024), scope="local")
for i_0 in T.thread_binding(16, thread="blockIdx.y"):
for j_0 in T.thread_binding(16, thread="blockIdx.x"):
for i_1 in T.thread_binding(8, thread="threadIdx.y"):
for j_1 in T.thread_binding(8, thread="threadIdx.x"):
for i_2_init, j_2_init in T.grid(8, 8):
with T.block("C_init"):
vi = T.axis.spatial(1024, i_0 * 64 + i_1 * 8 + i_2_init)
vj = T.axis.spatial(1024, j_0 * 64 + j_1 * 8 + j_2_init)
T.reads()
T.writes(C_local[vi, vj])
C_local[vi, vj] = T.float32(0)
for k_0 in range(256):
for k_1 in T.unroll(4):
for i_2, j_2 in T.grid(8, 8):
with T.block("C_update"):
vi = T.axis.spatial(1024, i_0 * 64 + i_1 * 8 + i_2)
vj = T.axis.spatial(1024, j_0 * 64 + j_1 * 8 + j_2)
vk = T.axis.reduce(1024, k_0 * 4 + k_1)
T.reads(C_local[vi, vj], A[vi, vk], B[vk, vj])
T.writes(C_local[vi, vj])
C_local[vi, vj] = C_local[vi, vj] + A[vi, vk] * B[vk, vj]
for ax0, ax1 in T.grid(8, 8):
with T.block("C_local"):
v0 = T.axis.spatial(1024, i_0 * 64 + i_1 * 8 + ax0)
v1 = T.axis.spatial(1024, j_0 * 64 + j_1 * 8 + ax1)
T.reads(C_local[v0, v1])
T.writes(C[v0, v1])
C[v0, v1] = C_local[v0, v1]
|
运行测试：
1
2
3
4
5
6
7
8
9
10
11
12
| rt_mod = tvm.build(sch.mod, target="cuda")
dev = tvm.cuda(0)
A_np = np.random.uniform(size=(1024, 1024)).astype("float32")
B_np = np.random.uniform(size=(1024, 1024)).astype("float32")
A_nd = tvm.nd.array(A_np, dev)
B_nd = tvm.nd.array(B_np, dev)
C_nd = tvm.nd.array(np.zeros((1024, 1024), dtype="float32"), dev)
num_flop = 2 * 1024 * 1024 * 1024
evaluator = rt_mod.time_evaluator("main", dev, number=10)
print("GEMM-Blocking: %f GFLOPS" % (num_flop / evaluator(A_nd, B_nd, C_nd).mean / 1e9))
|
6.3.2 共享内存分块
见MLC Lesson8 矩阵乘法样例分析.md
6.4 利用自动程序优化
1
2
3
4
5
6
7
8
9
10
11
12
| from tvm import meta_schedule as ms
database = ms.tune_tir(
mod=MyModuleMatmul,
target="nvidia/tesla-p100",
max_trials_global=64,
num_trials_per_iter=64,
work_dir="./tune_tmp",
task_name="main"
)
sch = ms.tir_integration.compile_tir(database, MyModuleMatmul, "nvidia/tesla-p100")
sch.mod.show()
|
1
2
3
4
5
| rt_mod = tvm.build(sch.mod, target="nvidia/tesla-p100")
dev = tvm.cuda(0)
evaluator = rt_mod.time_evaluator("main", dev, number=10)
print("MetaSchedule: %f GFLOPS" % (num_flop / evaluator(A_nd, B_nd, C_nd).mean / 1e9))
|
