Lesson4 自动程序优化

前文知识回顾：

  • 驱动高层执行的计算图抽象
  • 元张量函数的抽象
  • 通过注册环境函数从而能被调用的库函数

所有的元素被分装在一个IRModule中，大多数MLC过程可以看作是元张量函数之间的变换。

1 随机调度变换（Stochastic Schedule Transformation）

概率式编程：给我们的变换增加一些随机元素，方法如下：

1
2
3
4
5
6
7
8
def stochastic_schedule_mm(sch: tvm.tir.Schedule):
    block_C = sch.get_block("C", "main")
    i, j, k = sch.get_loops(block=block_C)
    j_factors = sch.sample_perfect_tile(loop=j, n=2)
    j_0, j_1 = sch.split(loop=j, factors=j_factors)
    sch.reorder(i, j_0, k, j_1)
    sch.decompose_reduction(block_C, k)
    return sch

代码解读：这里的sch.sample_perfect_tile(loop=j, n=2)方法表示对循环j进行随机采样分解成2个因子

通过print(sch.trace)我们可以发现多次运行j_factors会得到不同的值。

2 深入研究随机变换

在我们尝试逐步运行随机变换并且检获得的j_factors时，我们会发现j_factors不是一个实整数，而是被采样随机变量的符号变量。

1
2
3
4
5
6
sch = tvm.tir.Schedule(MyModule)
block_C = sch.get_block("C", "main")
i, j, k = sch.get_loops(block=block_C)
j_factors = sch.sample_perfect_tile(loop=j, n=2)
type(j_factors[0])
# 输出tvm.tir.expr.Var

如果我们查看当前时间点的代码，我们可以发现 IRModule 保持不变，因为我们只对随机变量进行了采样，但还没有基于它们进行任何变换操作。

1
j_0, j_1 = sch.split(loop=j, factors=j_factors)

在这之后IRModule才会发生变化

3 随机变换搜索

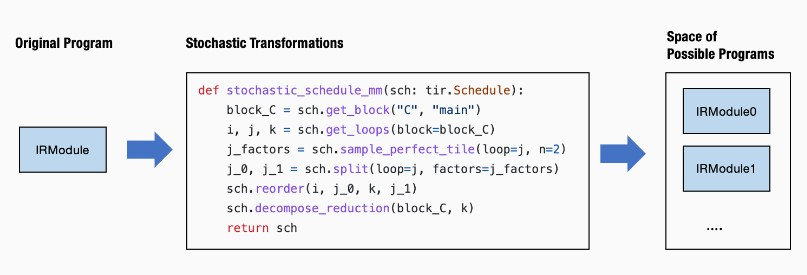

事实上，stochastic_schedule_mm创建了一个可能程序的搜索空间。

所以它指定的是一组程序，那么问题是什么是最佳选择呢？

为此我们需要一个搜索算法，例如：连续运行很多次，取运行时间最短的那一次作为最佳选择。当然这是最直接简单的想法。在实践中，TVM 的 Meta-Schedule API 提供了一些附加功能：

  • 跨越多个进程的并行基准测试。
  • 使用代价模型 (cost model) 来避免每次都进行基准测试。
  • 基于历史轨迹进行遗传搜索 (evolutionary search)，而不是每次都随机采样。

纵使有这么多工具，我们的核心思想是保持不变的：使用随机变换来指定好的程序的搜索空间，使用 tune_tir API 帮助在搜索空间内搜索并找到最优的调度变换。

以下是在指定的搜索空间进搜索，tune_tir 函数返回在调优过程中找到的优化后的调度。

1
2
3
4
5
6
7
8
9
10
11
12
13
from tvm import meta_schedule as ms

database = ms.tune_tir(
    mod=MyModule,
    target="llvm --num-cores=1",
    max_trials_global=64,
    num_trials_per_iter=64,
    space=ms.space_generator.ScheduleFn(stochastic_schedule_mm),
    work_dir="./tune_tmp",
    task_name="main"
)

sch = ms.tir_integration.compile_tir(database, MyModule, "llvm --num-cores=1")

Meta-Schedule 带有内置通用随机变换集合，能够适用于广泛的 TensorIR 计算。这种方法也称为自动调度 (auto-scheduling)，因为搜索空间是由系统生成的。我们可以通过删除行 space=ms.space_generator.ScheduleFn(stochastic_schedule_mm) 来运行它。

1
2
3
4
5
6
7
8
9
database = ms.tune_tir(
    mod=MyModule,
    target="llvm --num-cores=1",
    max_trials_global=64,
    num_trials_per_iter=64,
    work_dir="./tune_tmp",
    task_name="main",
)
sch = ms.tir_integration.compile_tir(database, MyModule, "llvm --num-cores=1")

4 集成到端到端模型部署中

主要步骤一览：

  1. 构建原模型MyModuleMixture
  2. 注册原环境中的算子env.linear和`env.relu
  3. 对IRModule的自定义函数linear0进行自动程序优化
  4. 用自动程序优化好的linear0代替原来的`linear0
  5. 构建运行

以下为具体的实现：

（1）构建原模型MyModuleMixture：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
@tvm.script.ir_module
class MyModuleMixture:
    @T.prim_func
    def linear0(X: T.Buffer((1, 784), "float32"),
                W: T.Buffer((128, 784), "float32"),
                B: T.Buffer((128,), "float32"),
                Z: T.Buffer((1, 128), "float32")):
        T.func_attr({"global_symbol": "linear0", "tir.noalias": True})
        Y = T.alloc_buffer((1, 128), "float32")
        for i, j, k in T.grid(1, 128, 784):
            with T.block("Y"):
                vi, vj, vk = T.axis.remap("SSR", [i, j, k])
                with T.init():
                    Y[vi, vj] = T.float32(0)
                Y[vi, vj] = Y[vi, vj] + X[vi, vk] * W[vj, vk]

        for i, j in T.grid(1, 128):
            with T.block("Z"):
                vi, vj = T.axis.remap("SS", [i, j])
                Z[vi, vj] =  Y[vi, vj] + B[vj]

    @R.function
    def main(x: R.Tensor((1, 784), "float32"),
             w0: R.Tensor((128, 784), "float32"),
             b0: R.Tensor((128,), "float32"),
             w1: R.Tensor((10, 128), "float32"),
             b1: R.Tensor((10,), "float32")):
        with R.dataflow():
            lv0 = R.call_dps_packed("linear0", (x, w0, b0), R.Tensor((1, 128), dtype="float32"))
            lv1 = R.call_dps_packed("env.relu", (lv0,), R.Tensor((1, 128), dtype="float32"))
            out = R.call_dps_packed("env.linear", (lv1, w1, b1), R.Tensor((1, 10), dtype="float32"))
            R.output(out)
        return out

（2）注册原环境中的算子env.linear和env.relu

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
@tvm.register_func("env.linear", override=True)
def torch_linear(x: tvm.nd.NDArray,
                 w: tvm.nd.NDArray,
                 b: tvm.nd.NDArray,
                 out: tvm.nd.NDArray):
    x_torch = torch.from_dlpack(x)
    w_torch = torch.from_dlpack(w)
    b_torch = torch.from_dlpack(b)
    out_torch = torch.from_dlpack(out)
    torch.mm(x_torch, w_torch.T, out=out_torch)
    torch.add(out_torch, b_torch, out=out_torch)

@tvm.register_func("env.relu", override=True)
def lnumpy_relu(x: tvm.nd.NDArray,
                out: tvm.nd.NDArray):
    x_torch = torch.from_dlpack(x)
    out_torch = torch.from_dlpack(out)
    torch.maximum(x_torch, torch.Tensor([0.0]), out=out_torch)

（3）对IRModule的自定义函数linear0进行自动程序优化

调优 API 只接受一个带有一个 main 函数的 IRModule，所以我们首先将 linear0 取出到另一个模块的 main 函数中并将其传递给 tune_tir。（据说以后会优化这个操作？）

1
2
3
4
5
6
7
8
9
10
11
mod_linear = tvm.IRModule.from_expr(MyModuleMixture["linear0"].with_attr("global_symbol", "main"))

database = ms.tune_tir(
    mod=mod_linear,
    target="llvm --num-cores=1",
    max_trials_global=64,
    num_trials_per_iter=64,
    work_dir="./tune_tmp",
    task_name="main",
)
sch = ms.tir_integration.compile_tir(database, mod_linear, "llvm --num-cores=1")

（4）用自动程序优化好的linear0代替原来的linear0

现在我们需要在调优后用新函数替换原来的 linear0。我们可以通过首先获得一个 global_var（一个指向 IRModule 中函数的 pointer 引用），然后调用 update_func 来用新的函数替换原本的函数。

1
2
3
4
MyModuleWithParams2 = relax.transform.BindParams("main", nd_params)(MyModuleMixture)
new_func = sch.mod["main"].with_attr("global_symbol", "linear0")
gv = MyModuleWithParams2.get_global_var("linear0")
MyModuleWithParams2.update_func(gv, new_func)

（5）构建运行

1
2
3
4
5
6
7
ex = relax.build(MyModuleWithParams2, target="llvm")
vm = relax.VirtualMachine(ex, tvm.cpu())

nd_res = vm["main"](data_nd)

pred_kind = np.argmax(nd_res.numpy(), axis=1)
print("MyModuleWithParams2 Prediction:", class_names[pred_kind[0]])
